真空泵转子双端面磨床

本文主要介绍真空泵转子双端面磨床的应用案例，真空泵按照不同的分类方式，有不同的区分种类，今天我们介绍的是旋片式真空泵，由于旋片式真空泵应用非常广泛，在机械、化工、电子行业都有应用，而真空泵的转子是其中重要的核心零部件，真空泵转子的精度直接决定着真空泵的性能。
一般此种真空泵的转子都有粉末冶金工艺制成，而针对与粉末冶金真空泵转子的双端面磨床磨削来讲，都采用比较传统的磨削工艺，一般都会采用平面磨床进行粗磨工序，再采用研磨机进行精磨，这种磨削工序不仅加工精度不理想，而且增加了一道工序，增加了人力，对资源大大浪费。今天我们介绍一下一种新型的真空泵转子双端面磨床磨削工序。

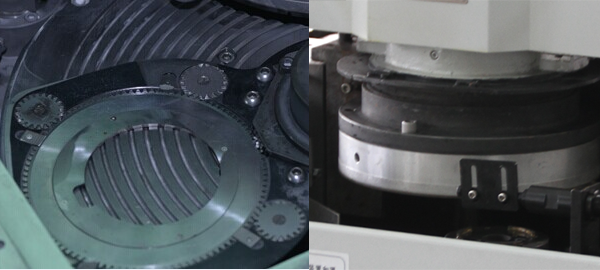

真空泵转子双端面磨床及真空泵转子

本次真空泵转子双端面磨削采用HM-P108双端面磨床磨削真空泵转子的两个端面；
采用本公司自己研发生产的CBN砂轮进行磨削，CBN砂轮直径：305mm。

真空泵转子双端面磨床磨削图纸要求

工件高度：34.8mm，工件外径：57.3mm，工件材质粉末冶金，HRC45-50，粗糙度Ra0.4μm，厚度公差：0.005mm平面度：0.004mm，平行度：0.003mm。要求磨削无毛刺。

真空转子双端面磨床现场磨削情况

真空泵转子采用立轴双端面磨床磨削原理，先把工件放入摆臂工装内，工件被工装送到磨削位置，由于工装内部齿轮驱动工件自转，砂轮也转，双端面磨床强力磨削加工工件，加工完成后，工件被送料盘摆出，另一个送料盘摆如磨削区域，加工另一个真空泵转子，整个过程无自动上下料时间，节省人工，提高加工效率。

真空泵转子双端面磨床磨削数据

本次真空泵双端面磨床磨削数据单位均为μm，在整体五十多件的工件磨削过程中，尺寸精度控制在3微米以内，行平度及平面度都在2微米以内，粗糙度Ra0.2，保证符合图纸要求。

真空泵转子双端面磨床磨削数据
