万特WENDT刀具(单)双端面磨床深度解读

发布日期：2020-12-09 13:22 来源：未知点击：

提起万特（WENDT）更多的人可能更熟悉他的CBN砂轮及刀具产品，针对于做刀具的业内人士才了解万特还有双（单）端面磨床专门磨削CBN或硬质合金刀具。并且万特的刀具专用单双端面磨床在国内刀具生产厂家应用非常广泛，接下来小编就帮助大家了解一下万特刀具专用端面磨床。

万特端面磨床一种有三种型号，分别为：WBM 205 CD（R）、WBM221和WBM271 RG。WBM205 CD 属于单端面磨床，WBM221和WBM271属于双端面磨床，前者类似我们熟悉的摆臂切入式磨削方式，后者类似旋转贯穿式磨削方式。

WBM 205 CD端面磨床：

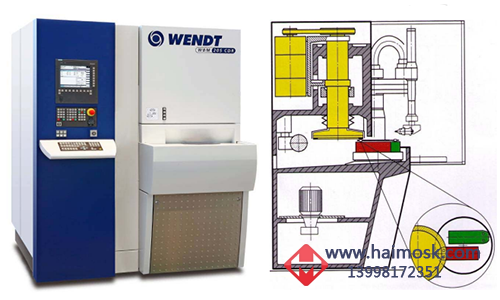

wendt 万特WBM 205 CD单端面磨床

WBM 205 CDR是用于磨削超硬材料的单端面磨床，并且工件可自转，WBM 205 CD中的CD缩写表示连续修整，可以实现在线修整ROTODRESS，由于该断面磨床都为超硬材料，所以必须加装在线修整装置。

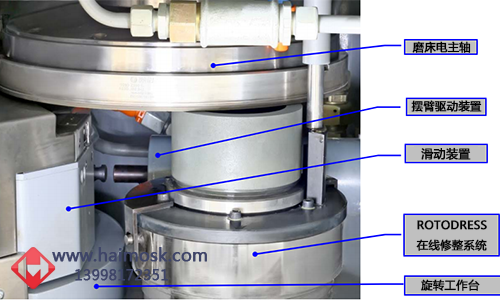

万特WBM 205 CDR单端面磨床结构

WBM 205 单端面磨床的CDR表示每个摆臂送料装置上增加两个被驱动的工件支撑面，并保证在砂轮旋转的同时，工件也旋转。这样使得被加工工件的平面度和平行度极高，由此产生的较差网纹形成极其精细的无絮表面结构，可获得比较高的精度和平面度，表面粗糙度Ra 0.1μm或者更低。

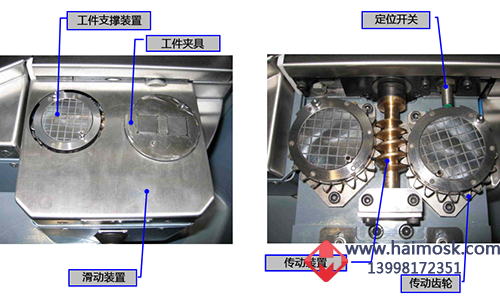

万特端面磨床WBM205 CDR 上料工装结构

了解海默HM-P208单端面磨床结构>>

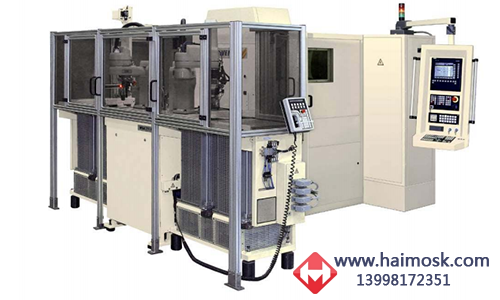

WBM 221 （DUOf）双端面磨床：

WBM 221 是双端面磨床，采用砂轮直径500mm的砂轮进行磨削，在磨削的过程中下砂轮固定，上砂轮进给，这种WBM 221双端面磨床他可以同时磨削几片刀具，该双端面磨床采用切入式磨削方式，有点类似我们了解的摆臂是磨削。同样这种磨削方式可以粗磨精磨一次完成，砂轮自动给在线修整。

万特WBM 221 双端面磨床结构

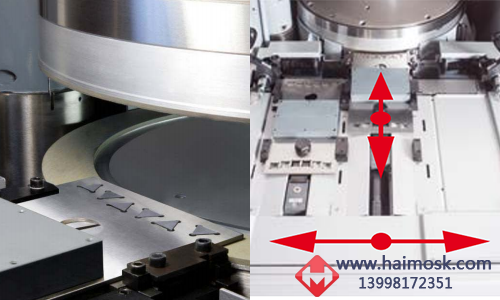

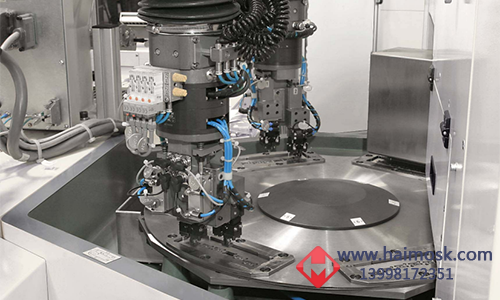

WBM 221 DUOF是在WBM 221的基础上增加了自动化机械手，增加的设备原有的机械化程度，大大提高了加工效率。机械手采用4个夹爪，同时可以进行4个刀片的上下料，并且在机械手上配有高清晰微信摄像头，抓取工件更加迅速准确。

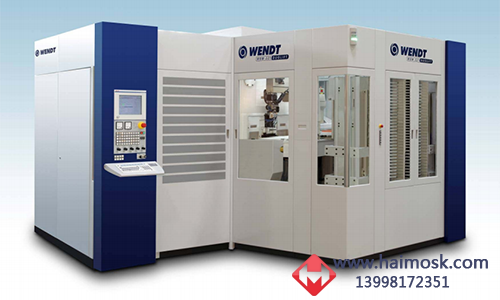

WBM 271 RF双端面磨床：

WBM 271 RF 双端面磨床

WBM 271双端面磨床是一种适合复杂刀具的端面磨床，这种双端面磨床适合大批量生产，这种端面磨床类似旋转贯穿式双端面磨床，但是又有很大的不同，旋转的分度工作台，工件利用工装放在每个分度的位置进行磨削，该双端面磨床可采用机械手实现自动上下料。适合大批量生产的一种双端面磨床。

万特 WBM 271 双端面磨床结构
