VVT链轮壳体一体件单端面磨床

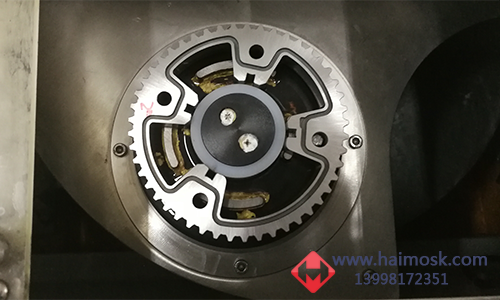

VVY定子链轮一体工件

我们在之前的VVT工件介绍的端面磨削中很多都是双端面磨削，今天像大家介绍一种VVT工件采用海默单端面磨床磨削的案例。之前大多是磨削VVT转子、定子、链轮工件，由于工件上下磨削面积、精度要求、都相同，所以采用双端面磨床磨削较为理想。但是今天小编介绍的是一种VVT定子和链轮一体的工件，工件上下磨削面积不同，并且客户要求的关键尺寸是沉孔的底面与另一个端面的尺寸精度，所以这种工件适合单端面磨床来加工。

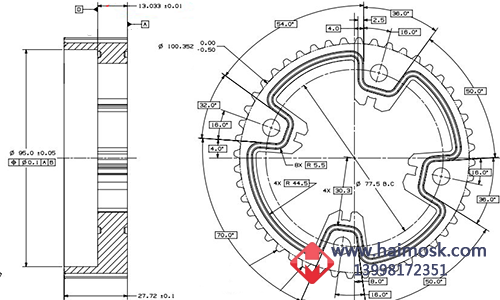

VVT链轮壳体一体件单端面磨床图纸

VVT定子链轮工件图纸

工件外径：100mm，工件总高度：27mm，工件关键词齿轮A与D厚度为13.033±0.01mm、工件粗糙度Ra0.8μm。

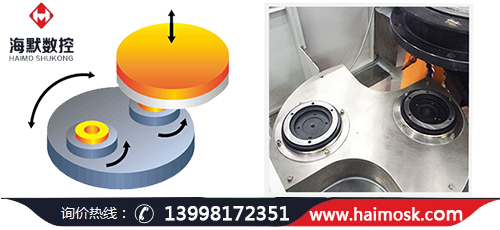

VVT链轮壳体一体件磨削原理

工件以D面为基准并定位，磨削A面，并且保证D面与A面的厚度尺寸达到图纸要求，在13.033±0.01mm以内，海默单端面磨床采用双工位磨削，一个工位上料，另一个工位下料，保证了工件的磨削效率，而且保证了VVT链轮壳体一体工件的磨削的厚度尺寸。

VVT链轮壳体一体件磨削情况

本次磨削采用特殊工装以定位销拨动工件自转，并且以弓箭D面为基准磨削A面，保证A面与D面之间的尺寸，工件磨削尺寸精度在0.003mm以内，平面度在0.004mm以内。
